Īpaši kompakts IQ modulatora nobīdes regulators Automātisks nobīdes regulators
Funkcija
• Nodrošina trīs IQ modulatoru aizspriedumus. Neatkarīgi no modulācijas formāta:
• QPSK, QAM, OFDM, SSB verificēts
• Pievieno un lieto:
Nav nepieciešama manuāla kalibrēšana Viss automātiski
• I, Q rokas: vadība Peak un Null režīmos Augsta ekstinkcijas attiecība: 50dB max1
• P roka: vadība Q+ un Q- režīmos Precizitāte: ± 2◦
• Zems profils: 40 mm (platums) × 28 mm (dziļums) × 8 mm (augstums)
• Augsta stabilitāte: pilnībā digitāla ieviešana. Viegli lietojams:
• Manuāla darbība ar mini tiltslēgu Elastīga OEM darbība, izmantojot UART2
• Divi režīmi nobīdes spriegumu nodrošināšanai: a. Automātiska nobīdes vadība b. Lietotāja definēts nobīdes spriegums
Pieteikums
•LiNbO3 un citi IQ modulatori
• QPSK, QAM, OFDM, SSB u. c.
• Saskaņota pārraide
Veiktspēja

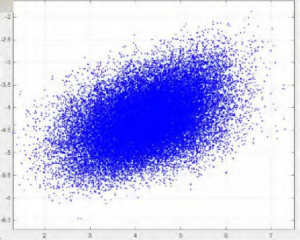

1. attēls. Zvaigznājs (bez kontroliera)
2. attēls. QPSK zvaigznājs (ar kontrolieri)

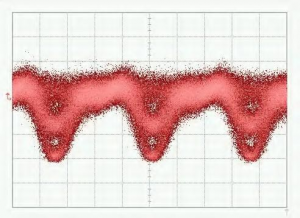

3. attēls. QPSK-Eye modelis
5. attēls. 16-QAM zvaigznāja shēma
4. attēls. QPSK spektrs
6. attēls. 16-QAM spektrs
Specifikācijas
| Parametrs | Min | Tips | Makss | Vienība |
| Vadības veiktspēja | ||||
| I, Q rokas tiek kontrolētas uzNull (minimums) vaiPīķis (maksimālais) punkts | ||||
| Izmiršanas koeficients | MER1 | 50 | dB | |
| P roka tiek kontrolēta ieslēgtaQ+(pa labi kvadratūra) vaiQ-( pa kreisi kvadratūra) punkts | ||||
| Precizitāte kvadrātmetrā | −2 | +2 | grāds2 | |
| Stabilizācijas laiks | 15 | 20 | 25 | s |
| Elektriskās | ||||
| Pozitīvs barošanas spriegums | +14,5 | +15 | +15,5 | V |
| Pozitīva jaudas strāva | 20 | 30 | mA | |
| Negatīvs barošanas spriegums | -15,5 | -15 | -14,5 | V |
| Negatīva jaudas strāva | 8 | 15 | mA | |
| Izejas sprieguma diapazons | -14,5 | +14,5 | V | |
| Dītera amplitūda | 1%Vπ | V | ||
| Optisks | ||||
| Ievades optiskā jauda3 | -30 | -8 | dBm | |
| Ievades viļņa garums | 1100 | 1650. gadā | nm | |
1. MER apzīmē modulatora ekstinkcijas koeficientu. Sasniegtais ekstinkcijas koeficients parasti ir modulatora ekstinkcijas koeficients, kas norādīts modulatora datu lapā.
2. Lūdzu, ņemiet vērā, ka ieejas optiskā jauda neatbilst optiskajai jaudai izvēlētajā nobīdes punktā. Tā attiecas uz maksimālo optisko jaudu, ko modulators var eksportēt uz regulatoru, ja nobīdes spriegums ir no −Vπ līdz +Vπ.
Lietotāja saskarne
5. attēls. Montāža
| Grupa | Darbība | Paskaidrojums |
| Atiestatīt | Ievietojiet džemperi un izvelciet to pēc 1 sekundes | Atiestatiet kontrolieri |
| Jauda | Nobīdes regulatora barošanas avots | V- savieno barošanas avota negatīvo elektrodu |
| V+ savieno barošanas avota pozitīvo elektrodu | ||
| Vidējais ports savienojas ar zemējuma elektrodu | ||
| Polārais1 | PLRI: Ievietojiet vai izvelciet džemperi | bez tiltslēga: nulles režīms; ar tiltslēgu: maksimālā režīma |
| PLRQ: Ievietojiet vai izvelciet džemperi | bez tiltslēga: nulles režīms; ar tiltslēgu: maksimālā režīma | |
| PLRP: Ievietojiet vai izvelciet džemperi | bez tiltslēga: Q+ režīms; ar tiltslēgu: Q- režīms | |
| LED | Pastāvīgi ieslēgts | Darbs stabilā stāvoklī |
| Ieslēgšana/izslēgšana vai izslēgšana/ieslēgšana ik pēc 0,2 s | Datu apstrāde un kontrolpunkta meklēšana | |
| Ieslēgšana-izslēgšana vai izslēgšana-ieslēgšana ik pēc 1 s | Ieejas optiskā jauda ir pārāk vāja | |
| Ieslēgšana/izslēgšana vai izslēgšana/ieslēgšana ik pēc 3 sekundēm | Ieejas optiskā jauda ir pārāk spēcīga | |
| PD2 | Savienojiet ar fotodiodi | PD ports savieno fotodiodes katodu |
| GND ports savieno fotodiodes anodu | ||
| Nobīdes spriegumi | In, Ip: Nobīdes spriegums I grupai | Ip: Pozitīvā puse; In: Negatīvā puse vai zemējums |
| Qn, Qp: Q sviras nobīdes spriegums | Qp: Pozitīvā puse; Qn: Negatīvā puse vai zeme | |
| Pn, Pp: Nobīdes spriegums P svirai | Pp: Pozitīvā puse; Pn: Negatīvā puse vai zemējums | |
| UART | Vadības ierīces darbība, izmantojot UART | 3.3: 3,3 V atsauces spriegums |
| GND: Zemējums | ||
| RX: Kontroliera saņemšana | ||
| TX: Kontroliera pārraide |
1. Polārais stāvoklis ir atkarīgs no sistēmas RF signāla. Ja sistēmā nav RF signāla, polārajam stāvoklim jābūt pozitīvam. Ja RF signāla amplitūda pārsniedz noteiktu līmeni, polārais stāvoklis mainās no pozitīva uz negatīvu. Šajā brīdī nulles punkts un maksimuma punkts savstarpēji mainīsies. Arī Q+ punkts un Q- punkts savstarpēji mainīsies. Polārais slēdzis ļauj lietotājam mainīt polāro stāvokli.
tieši, nemainot darbības punktus.
2Jāizvēlas tikai viena izvēle — izmantot kontroliera fotodiodi vai modulatora fotodiodi. Laboratorijas eksperimentiem ieteicams izmantot kontroliera fotodiodi divu iemeslu dēļ. Pirmkārt, kontroliera fotodiodei ir garantētas īpašības. Otrkārt, ir vieglāk regulēt ieejas gaismas intensitāti. Ja tiek izmantota modulatora iekšējā fotodiode, lūdzu, pārliecinieties, vai fotodiodes izejas strāva ir stingri proporcionāla ieejas jaudai.
Rofea Optoelectronics piedāvā komerciālu elektrooptisko modulatoru, fāzes modulatoru, intensitātes modulatoru, fotodetektoru, lāzera gaismas avotu, DFB lāzeru, optisko pastiprinātāju, EDFA, SLD lāzeru, QPSK modulācijas, impulsa lāzeru, gaismas detektoru, balansētu fotodetektoru, lāzera draiveri, optiskās šķiedras pastiprinātāju, optiskās jaudas mērītāju, platjoslas lāzeru, regulējamu lāzeru, optisko detektoru, lāzera diožu draiveri, šķiedru pastiprinātāju produktu līniju. Mēs piedāvājam arī daudzus īpašus modulatorus pielāgošanai, piemēram, 1*4 masīva fāzes modulatorus, īpaši zema Vpi un īpaši augstas ekstinkcijas attiecības modulatorus, ko galvenokārt izmanto universitātēs un institūtos.
Ceram, ka mūsu produkti būs noderīgi jums un jūsu pētījumiem.
