Rof elektrooptiskais modulators 1550nm AM sērijas intensitātes modulators 20G

Īss apraksts:

LiNbO3 intensitātes modulators tiek plaši izmantots ātrgaitas optisko sakaru sistēmā, lāzera sensoru un ROF sistēmās, jo tas ir labi elektrooptiskais sniegums. R-AM sērijai, kuras pamatā ir MZ push-pull struktūra un X-cut konstrukcija, ir stabilas fizikālās un ķīmiskās īpašības, kuras var izmantot gan laboratorijas eksperimentos, gan rūpnieciskās sistēmās.

Nosūtiet mums e-pastu LEJUPIELĀDĒT

Produkta informācija

Rofea Optoelectronics piedāvā Optikas un fotonikas Elektrooptisko modulatoru produktus

Produktu etiķetes

Funkcija

* Zems ievietošanas zudums
* Liels joslas platums
* Zems pusviļņa spriegums
* Pielāgošanas iespēja

Elektrooptiskais modulators Elektrooptiskais modulators LiNbO3 intensitātes modulators MZM modulators Mach-Zehnder modulators LiNbO3 modulators litija niobāta modulators

Pieteikums

⚫ ROF sistēmas
⚫ Kvantu atslēgu sadalījums
⚫ Lāzera sensoru sistēmas
⚫ Sānu joslas modulācija

Rof-AM sērija	Rof-AM-07	Rof-AM-08	Rof- AM-10	Rof- AM-13	Rof- AM-15
Darbības viļņa garums	780 nm	850 nm	1064 nm	1310 nm	1550 nm
Joslas platums	10 GHz	10 GHz	10/20GHz	2,5 GHz	50GHz	10 GHz	20 GHz	40 GHz
Ievietošanas zudums	＜ 5dB	＜ 5dB	＜5dB	＜5dB	＜4dB
Izzušanas koeficients @DC	＞20dB	＞20dB	＞20dB	＞20dB	＞20dB
V_Π@RF (1KHz)	＜ 3V	＜ 3V	＜ 4V	<3,5V	＜6V	<5V
V_Π@Bias	＜3.5V	＜3.5V	＜5V	<5V	<8V	<7V

Pasūtīšanas informācija

Rof

XXG

Tips：

AM---IntensitāteModulators

Viļņa garums：

07---780nm
08---850nm

10---1060nm

13---1310nm

15---1550nm

Joslas platums：

10 GHz

20GHz

40GHz

50GHz

Uzraudzīt PD:

PD --- Ar PD
00 --- Nav PD

In-Out Fiber veids：

PP---PM/PM

Optiskais savienotājs：

FA ---FC/APC

FP ---FC/PC

SP ---Customizācija

R-AM-15-10G

Parametrs				Simbols		Min	Tip	Maks	Vienība
Optiskie parametri
Darbojasviļņa garums				l		1530. gads	1550	1565. gads	nm
Ievietošanas zudums				IL			4	5	dB
Optiskās atgriešanas zudums				ORL				-45	dB
Slēdža izzušanas koeficients @DC				ER@DC		20	23	45	dB
Dinamiskā izzušanas attiecība				DER			13		dB
Optiskā šķiedra	Ievadeosta					Panda PM Fujikura SM
	izvadeosta					Panda PM Fujikura SM
Optiskās šķiedras saskarne						FC/PC, FC/APC vai lietotāja norādīts
Elektriskie parametri
Darbojasjoslas platums(-3dB)					S₂₁	18	20		GHz
Pusviļņu spriegums Vpi		RF			@50KHz		4.5	5	V
		Bias			@Bias		6	7	V
Elektriskāalatgriešanās zaudējums					S₁₁		-12	-10	dB
Ievades pretestība			RF		Z_RF	50			W
			Neobjektivitāte		Z_BIAS	1M			W
Elektriskā saskarne						K(f)

Limita nosacījumi

Parametrs	Simbols	Vienība	Min	Tip	Maks
Ieejas optiskā jauda	P_in,Maks	dBm			20
Iievades RF jauda		dBm			28
nobīdes spriegums	Vbias	V	-15		15
Darbojastemperatūra	Augšā	℃	-10		60
Uzglabāšanas temperatūra	Tst	℃	-40		85
Mitrums	RH	%	5		90

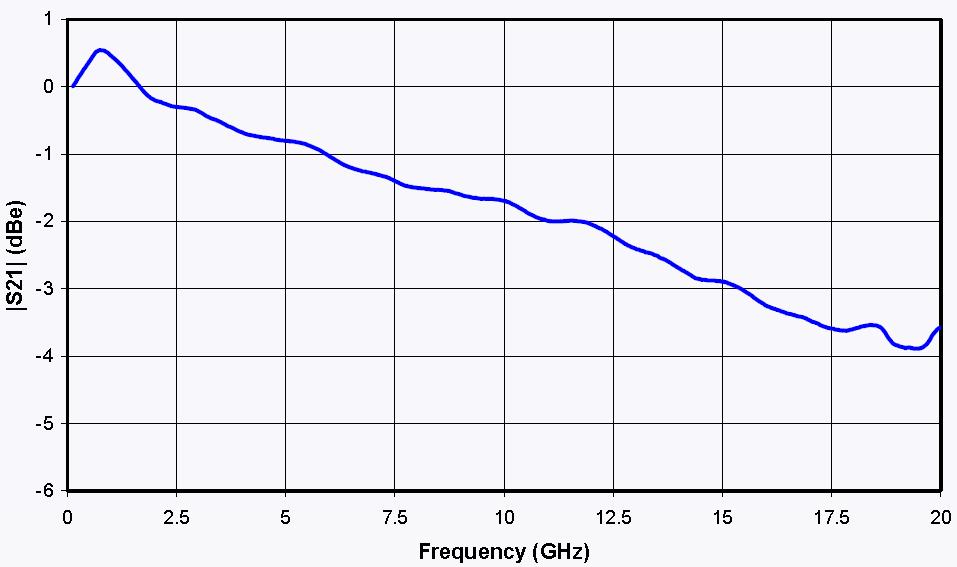

S21 līkne

&S11 līkne

S21 un s11 līknes

Mehāniskā diagramma

OSTA	Simbols	Piezīme
In	Optiskā ievades ports	PM šķiedra (125 μm/250 μm)
Ārā	Optiskā izvades ports	PM un SMF iespēja
RF	RF ievades ports	SMA(f)
Neobjektivitāte	Novirzes kontroles ports	1,2 slīpums, 34-N/C

Iepriekšējais: Rof elektrooptiskais modulators viļņa garums 1064 nm intensitātes modulators 10 GHz

Nākamais: Rof elektrooptiskais modulators 1550nm AM sērijas intensitātes modulators 40G

Rofea Optoelectronics piedāvā komerciālu elektrooptisko modulatoru, fāzes modulatoru, intensitātes modulatoru, fotodetektoru, lāzera gaismas avotu, DFB lāzeru, optisko pastiprinātāju, EDFA, SLD lāzeru, QPSK modulāciju, impulsu lāzeru, gaismas detektoru, līdzsvarotu fotodetektoru, lāzera draiveri produktu līniju. , Optiskās šķiedras pastiprinātājs, Optiskais jaudas mērītājs, Platjoslas lāzers, Noskaņojams lāzers, Optiskais detektors, Lāzera diodes draiveris, Šķiedru pastiprinātājs. Mēs piedāvājam arī daudzus īpašus modulatorus pielāgošanai, piemēram, 1*4 masīva fāzes modulatorus, īpaši zemu Vpi un īpaši augstu izzušanas koeficientu modulatorus, kurus galvenokārt izmanto universitātēs un institūtos.
Ceram, ka mūsu produkti būs noderīgi jums un jūsu pētījumiem.
